Instalación de Pase Aéreo
Termofusión de Tubería PPR: Instalación Profesional
Un pase aéreo es una solución de ingeniería diseñada para permitir el cruce de tuberías sobre obstáculos naturales o artificiales como ríos, quebradas, carreteras o depresiones del terreno. Esta estructura especializada garantiza la continuidad de los sistemas de conducción de fluidos cuando no es posible o conveniente realizar cruces subterráneos.
En esta guía, analizaremos qué son los pases aéreos, sus componentes principales, tipos, consideraciones de diseño y proceso de instalación.
Un pase aéreo es una solución de ingeniería diseñada para permitir el cruce de tuberías sobre obstáculos naturales o artificiales como ríos, quebradas, carreteras o depresiones del terreno. Esta estructura especializada garantiza la continuidad de los sistemas de conducción de fluidos cuando no es posible o conveniente realizar cruces subterráneos.
En esta guía, analizaremos qué son los pases aéreos, sus componentes principales, tipos, consideraciones de diseño y proceso de instalación.
¿Qué es un Pase Aéreo?
Un pase aéreo es una estructura diseñada específicamente para permitir que una tubería o conducto atraviese un espacio abierto, generalmente sobre un obstáculo natural o artificial, manteniendo su integridad estructural y funcional. Estas soluciones son fundamentales en proyectos donde se requiere:
- Cruzar ríos, quebradas o cuerpos de agua sin afectar su cauce natural
- Superar depresiones topográficas significativas
- Atravesar carreteras u otras infraestructuras sin interrumpirlas
- Evitar excavaciones profundas o costosas en terrenos difíciles
Componentes Principales de un Pase Aéreo
Un pase aéreo integra diversos elementos ingenieriles para garantizar su estabilidad, durabilidad y funcionalidad:

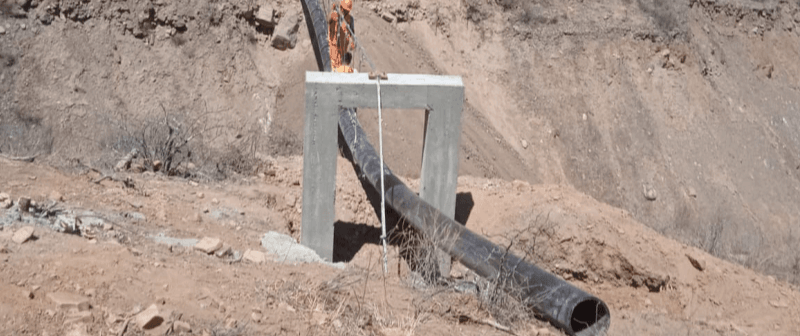

- Torres o pilares de soporte: Estructuras verticales que proporcionan el apoyo principal.

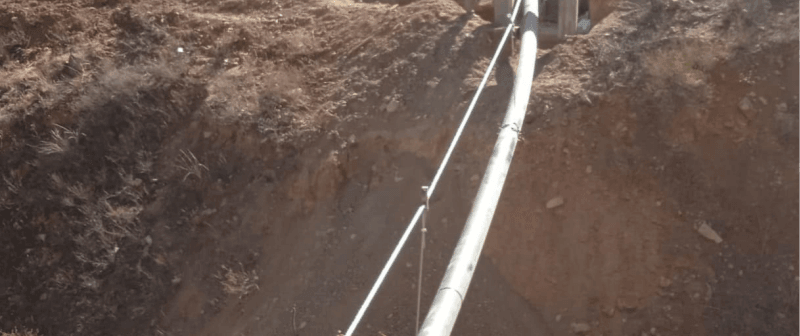

- Cables de suspensión: En pases tipo colgante, soportan el peso de la tubería.
- Anclajes y cimentaciones: Sistemas que fijan la estructura al terreno.
- Sistema de tubería: Generalmente fabricada en materiales como HDPE, acero o hierro dúctil.
- Juntas de expansión: Permiten la dilatación y contracción térmica de la tubería.
- Sistemas de protección: Incluyen aislamiento térmico y protección contra rayos UV.
Tipos de Pases Aéreos
Existen diversos tipos de pases aéreos, cada uno con características específicas:
| Tipo de Pase Aéreo | Características | Aplicaciones |
|---|---|---|
|
Autosoportado |
La tubería actúa como viga, soportando su propio peso entre apoyos. |
Cruces de pequeñas quebradas(< 10m) |
|
Resistencia superior |
Utiliza vigas o cerchas metálicas como soporte principal |
Cruces de distancias medias (10-30 m) |
|
Tipo Puente |
Estructura Similar a un puente convencoional |
Cruces de distancia medias (10-30 m) |
|

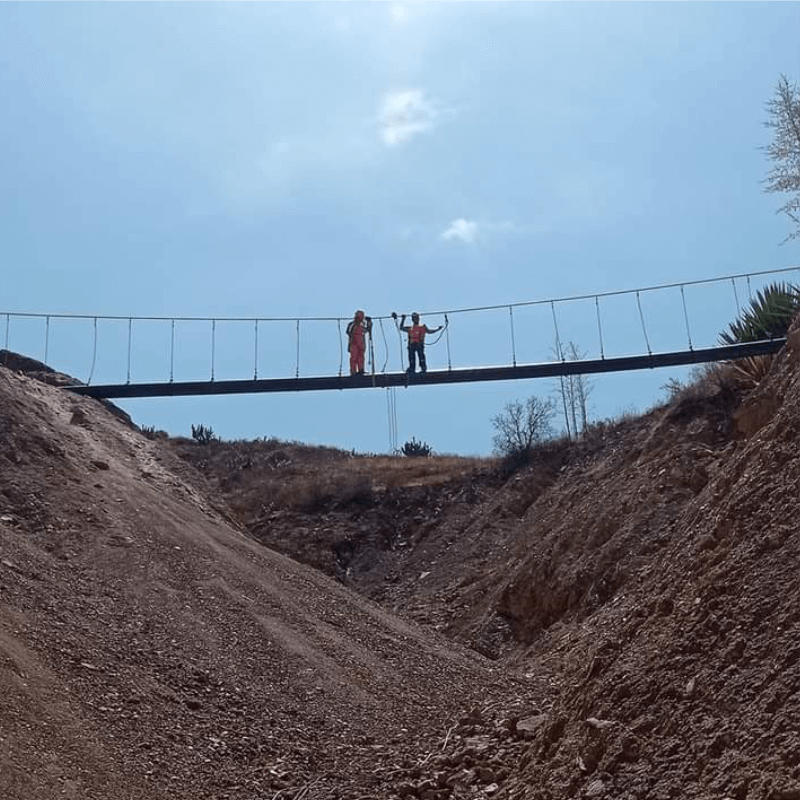

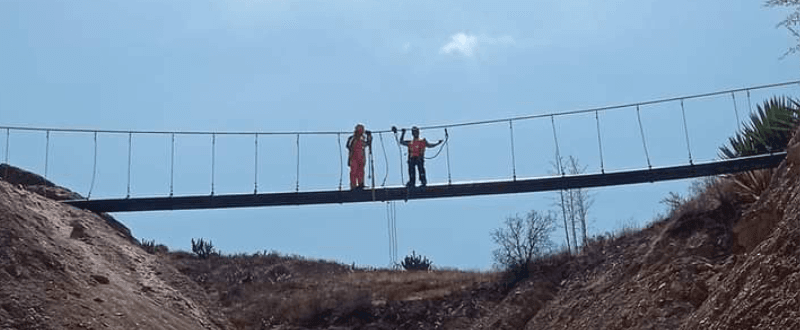

Colgante |
Utiliza cables de suspensión a torres |
Cruces de grandes luces (30 – 200 m) |
Proceso de Instalación de Pases Aéreos
La instalación de un pase aéreo es un proceso complejo que requiere planificación detallada, equipos especializados y personal calificado:
Fase 1
Estudios Preliminares
Realización de estudios topográficos, geotécnicos e hidrológicos para determinar las condiciones del terreno.
Fase 2
Diseño y Planificación
Desarrollo de cálculos estructurales, hidráulicos y elaboración de planos detallados.
Fase 3
Construcción de Cimentaciones
Excavación y preparación del terreno para las cimentaciones. Construcción de zapatas, pilotes o anclajes según el diseño.
Fase 4

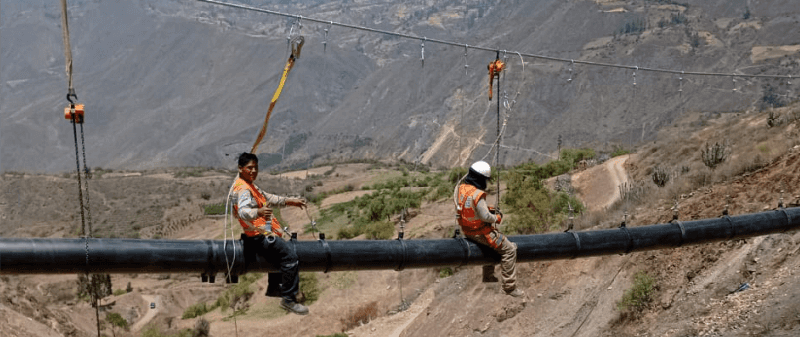

Instalación de Tubería
Colocación de la tubería sobre la estructura de soporte, instalación de juntas de expansión y sistemas de fijación.
Ventajas de la Tubería PPR con Termofusión
Durabilidad Superior
Aplicación de la placa calefactora a una temperatura controlada (típicamente entre 200-230°C) a ambos extremos de la tubería hasta que se forme un reborde uniforme.
Resistencia Térmica
Soporta temperaturas desde -5°C hasta 95°C, ideal para sistemas de agua caliente, calefacción y climatización, con excelente aislamiento térmico.
Uniones 100% Herméticas
La termofusión crea uniones moleculares que eliminan por completo el riesgo de fugas, incluso en condiciones de alta presión o vibraciones.
Ventajas de los Pases Aéreos
- Mínimo impacto ambiental: A diferencia de los cruces subterráneos, minimizan la alteración de cauces naturales.
- Facilidad de inspección: Permiten una fácil detección de fugas o problemas estructurales.
- Resistencia a eventos naturales: Menos vulnerables a daños por inundaciones o erosión.
- Versatilidad: Se adaptan a diversos tipos de fluidos y condiciones ambientales.
¿Necesita un Servicio de Instalación de Pase Aéreo?
Contamos con amplia experiencia en el diseño e instalación de pases aéreos para todo tipo de proyectos. Nuestro equipo de ingenieros especializados garantiza soluciones seguras, duraderas y eficientes.
