Electrofusión en Tuberías HDPE: Guía Completa
La electrofusión en tuberías HDPE representa una de las técnicas más avanzadas y precisas para la unión de sistemas de conducción de polietileno de alta densidad. A diferencia de otros métodos, esta tecnología utiliza resistencias eléctricas integradas en los accesorios para crear uniones perfectamente herméticas y duraderas.
En esta guía especializada, analizaremos en profundidad el proceso de electrofusión para tuberías HDPE, sus ventajas competitivas, aplicaciones recomendadas y las mejores prácticas para garantizar instalaciones de máxima calidad y durabilidad.
¿Qué es la Electrofusión en Tuberías HDPE?
La electrofusión es un método de unión para tuberías HDPE que utiliza accesorios especiales equipados con resistencias eléctricas incorporadas. Cuando se aplica corriente eléctrica a través de estos elementos, el calor generado funde el material tanto del accesorio como de la tubería, creando una unión molecular homogénea una vez que se enfría.
Este innovador sistema se diferencia de la termofusión tradicional porque:
- No requiere el movimiento de las tuberías durante el proceso de unión
- Permite trabajar en espacios reducidos o de difícil acceso
- Facilita la conexión de tuberías ya instaladas o en servicio
- Proporciona mayor precisión en el control de temperatura
- Minimiza el riesgo de error humano gracias a la automatización del proceso
- Ofrece trazabilidad completa de cada unión realizada
- Permite realizar conexiones en condiciones climáticas adversas
Ventajas de la Electrofusión en Tuberías HDPE
La electrofusión de tuberías HDPE ofrece numerosas ventajas que la convierten en la opción preferida para muchas aplicaciones específicas. Por consiguiente, es importante conocer estos beneficios para determinar cuándo es la mejor alternativa:
| Ventaja | Descripción |
|---|---|
| Versatilidad de instalación | Permite realizar uniones en espacios confinados, zanjas estrechas o lugares de difícil acceso donde otros métodos serían imposibles. |
| Precisión controlada | El proceso automatizado garantiza parámetros exactos de fusión, eliminando variables humanas que podrían afectar la calidad. |
| Uniones sin tensión | No requiere aplicar presión mecánica entre las piezas, lo que elimina tensiones residuales en la unión. |
| Ideal para reparaciones | Permite conectar nuevas tuberías a sistemas existentes sin necesidad de desmontar grandes secciones. |
| Trazabilidad completa | Los equipos modernos registran todos los parámetros de cada fusión, permitiendo documentar la calidad de la instalación. |
| Resistencia a la corrosión | Las uniones mantienen todas las propiedades anticorrosivas del HDPE, sin introducir elementos metálicos susceptibles. |
| Amplia gama de accesorios | Disponibilidad de manguitos, tees, codos, reducciones y otros accesorios especializados para cualquier configuración. |
Proceso de Electrofusión en Tuberías HDPE: Paso a Paso
El proceso de electrofusión requiere seguir un protocolo preciso para garantizar uniones de calidad. Además, cada paso debe ejecutarse con atención a los detalles para asegurar la integridad del sistema:
Corte perpendicular de la tubería utilizando herramientas específicas para HDPE. Marcado de la profundidad de inserción según las especificaciones del fabricante del accesorio.
Eliminación completa de suciedad, grasa y óxido de la superficie exterior de la tubería. Este paso es crítico, ya que cualquier contaminante puede comprometer la calidad de la unión.
Eliminación de la capa oxidada de la superficie exterior de la tubería mediante raspadores especiales, creando una superficie fresca para la fusión. Este paso es fundamental y no debe omitirse.

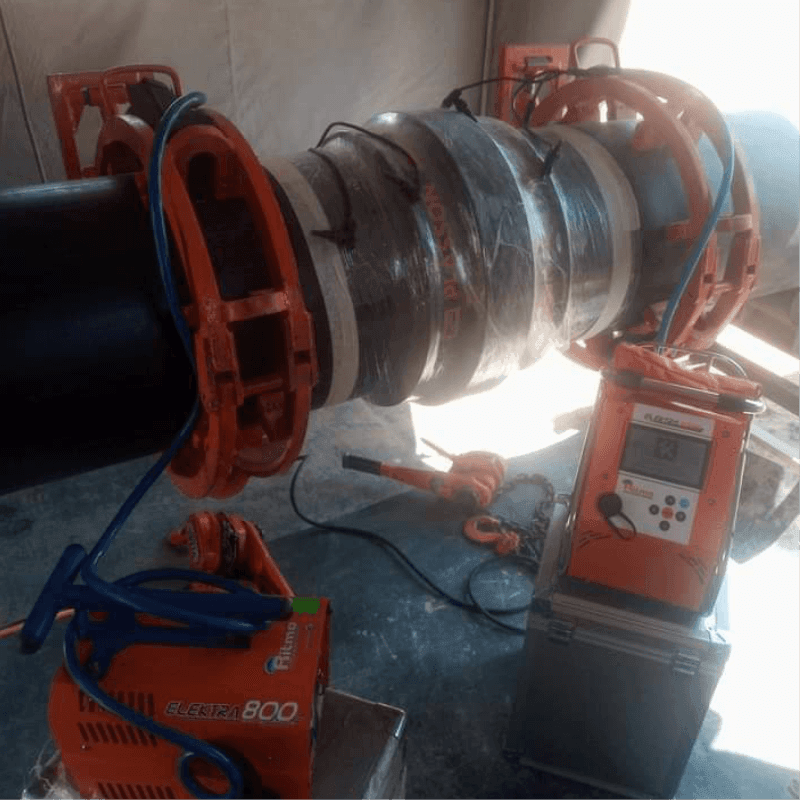

Inserción de la tubería en el accesorio hasta la marca de profundidad y fijación mediante alineadores para evitar movimientos durante el proceso de fusión.
Conexión de los terminales del equipo de electrofusión a los contactos del accesorio. Verificación de la correcta lectura de los parámetros mediante código de barras o entrada manual.
Inicio del ciclo de fusión automatizado. El equipo controla el tiempo y voltaje según los parámetros del accesorio. Aparición de indicadores de fusión que confirman el proceso correcto.
Respeto del tiempo de enfriamiento indicado por el fabricante, sin aplicar tensiones ni presiones a la unión durante este período crítico para la formación molecular.
Verificación visual de los indicadores de fusión, comprobación de alineación y revisión del registro de parámetros del equipo para documentar la calidad de la unión.
Para garantizar resultados óptimos, es esencial utilizar equipos calibrados y seguir estrictamente las recomendaciones del fabricante en cuanto a tiempos, temperaturas y procedimientos específicos para cada diámetro y tipo de accesorio.
Accesorios de Electrofusión para Tuberías HDPE

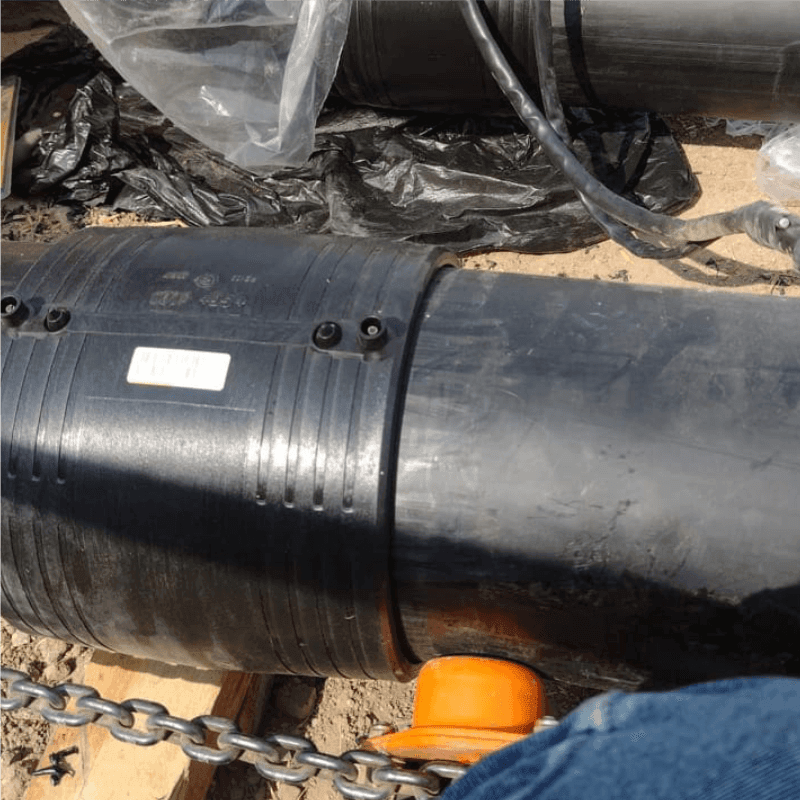

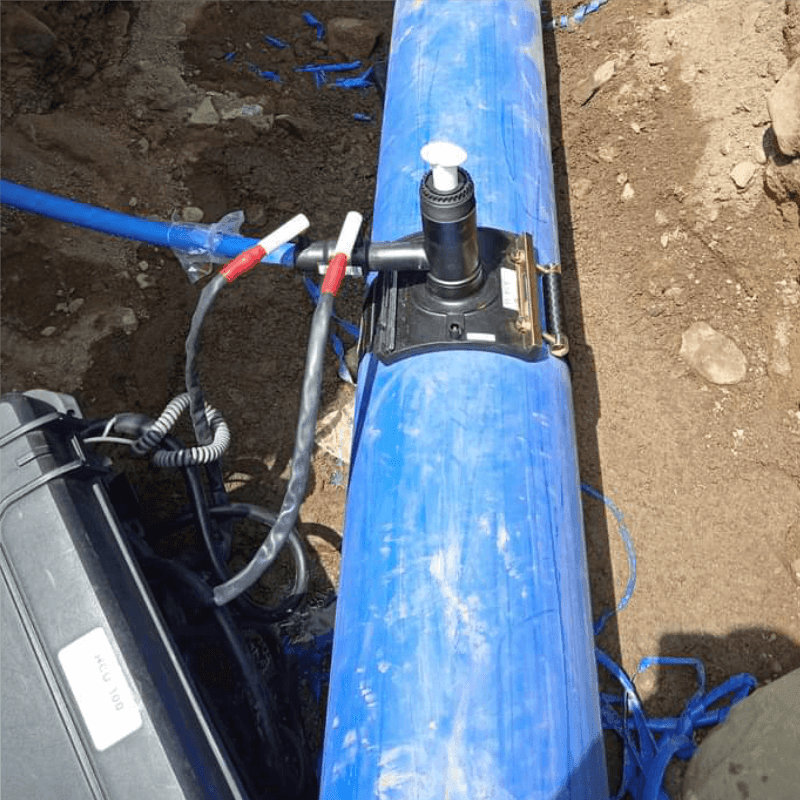

La electrofusión en tuberías HDPE se realiza mediante una amplia gama de accesorios especializados, cada uno diseñado para aplicaciones específicas:
Todos estos accesorios están disponibles en diferentes diámetros y presiones nominales (PN), permitiendo diseñar sistemas completos adaptados a las necesidades específicas de cada proyecto. Además, los fabricantes proporcionan especificaciones detalladas sobre compatibilidad entre series y materiales.
Electrofusión vs. Otros Métodos de Unión de Tuberías HDPE
Para seleccionar el método más adecuado para cada proyecto, es importante entender las diferencias entre la electrofusión y otras técnicas de unión de tuberías HDPE:
| Característica | Electrofusión | Termofusión a Tope | Uniones Mecánicas |
|---|---|---|---|
| Espacio requerido | Mínimo | Amplio | Moderado |
| Movilidad de tuberías | No requiere | Necesaria | Mínima |
| Resistencia de la unión | Excelente | Excelente | Buena |
| Costo relativo | Alto | Medio | Bajo |
| Tiempo de instalación | Medio | Largo | Corto |
| Aplicación en reparaciones | Ideal | Difícil | Posible |
| Nivel de capacitación | Medio | Alto | Bajo |
| Trazabilidad | Completa | Limitada | Nula |
Como podemos observar, la electrofusión en tuberías HDPE destaca especialmente en situaciones donde el espacio es limitado, cuando se requiere conectar a sistemas existentes, o cuando se necesita documentar exhaustivamente la calidad de cada unión. Sin embargo, para líneas principales de gran diámetro, la termofusión a tope puede resultar más económica cuando las condiciones lo permiten.
Aplicaciones Ideales para la Electrofusión en Tuberías HDPE
La electrofusión es particularmente ventajosa en ciertas aplicaciones específicas donde sus características únicas la convierten en la mejor opción:
Redes de Distribución de Agua Potable

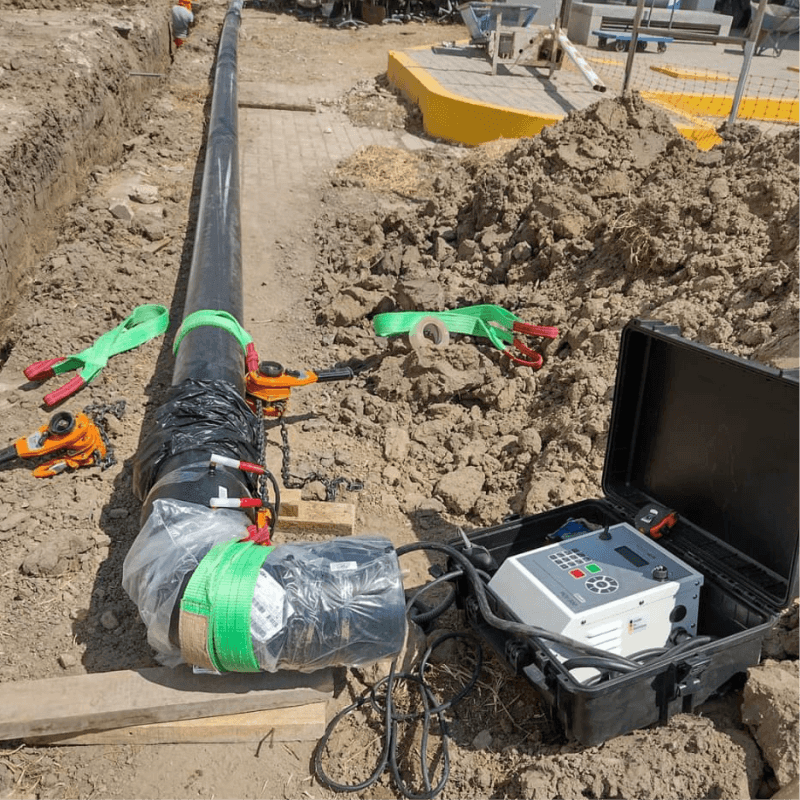

En zonas urbanas con espacio limitado para maniobras, la electrofusión permite instalar redes de agua potable con mínima excavación y sin necesidad de grandes equipos. Además, la trazabilidad del proceso garantiza la calidad en instalaciones críticas para la salud pública.
Redes de Gas Natural
En sistemas de distribución de gas, donde la seguridad es primordial, la electrofusión ofrece uniones perfectamente herméticas y documentadas. Los organismos reguladores suelen preferir este método por su fiabilidad y capacidad de verificación posterior.
Rehabilitación de Tuberías
Durante la renovación de infraestructuras existentes, la electrofusión permite conectar nuevos tramos a tuberías en servicio mediante bypass temporales, minimizando las interrupciones del suministro a los usuarios.
Instalaciones Industriales
En plantas químicas y de proceso, donde las tuberías transportan fluidos corrosivos o a alta temperatura, la electrofusión garantiza uniones perfectas incluso en configuraciones complejas con múltiples accesorios.
Cruces Subterráneos
En perforaciones horizontales dirigidas para cruces de carreteras o ríos, los accesorios de electrofusión permiten realizar conexiones finales en espacios confinados donde sería imposible operar equipos de termofusión a tope.
Sistemas de Drenaje y Alcantarillado
La resistencia química del HDPE unido por electrofusión lo hace ideal para redes de aguas residuales, donde además la estanqueidad perfecta evita fugas contaminantes al subsuelo.
Minería y Extracción
En aplicaciones mineras, donde se transportan lodos abrasivos y soluciones corrosivas, la electrofusión proporciona uniones resistentes y permite realizar reparaciones rápidas minimizando tiempos de parada.
¿Necesita Servicios Profesionales de Electrofusión para Tuberías HDPE?
Contamos con equipos de última generación y técnicos certificados para garantizar uniones perfectas en sus proyectos de conducción de fluidos mediante electrofusión.
Solicitar Cotización por WhatsAppPreguntas Frecuentes sobre Electrofusión en Tuberías HDPE
La electrofusión en tuberías HDPE es aplicable a un amplio rango de diámetros, generalmente desde 20mm hasta 800mm, dependiendo del fabricante. Para diámetros pequeños (hasta 110mm), suele ser el método preferido por su facilidad de instalación. En diámetros mayores, aunque técnicamente viable, puede resultar más costoso que la termofusión a tope, por lo que su uso se limita a situaciones donde las ventajas específicas de la electrofusión son necesarias, como espacios reducidos o conexiones a sistemas existentes.
Después de completar una unión por electrofusión en tuberías HDPE, es fundamental respetar dos tiempos distintos: primero, el tiempo de enfriamiento indicado por el fabricante (generalmente entre 10 y 30 minutos, dependiendo del diámetro), durante el cual no debe moverse ni manipularse la unión. Posteriormente, se recomienda esperar al menos 1 hora adicional antes de realizar pruebas de presión, y preferiblemente 24 horas antes de poner el sistema en servicio a presión completa. Estos tiempos pueden variar según las condiciones ambientales y las especificaciones del fabricante.
La electrofusión puede realizarse en tuberías HDPE usadas, siempre que se sigan procedimientos específicos. El factor más crítico es el raspado profundo y completo de la superficie oxidada, eliminando completamente la capa degradada por UV o envejecimiento químico. En tuberías con más de 10 años de servicio, puede ser necesario aumentar la profundidad de raspado y utilizar equipos con capacidad de compensación de parámetros. En casos extremos de degradación, puede ser preferible utilizar acoples mecánicos. Siempre es recomendable realizar pruebas en muestras del material antes de proceder con la instalación completa.
Los técnicos que realizan electrofusión en tuberías HDPE deben contar con certificaciones específicas que validen su capacitación. Estas incluyen certificaciones bajo normas como ISO 13067, ASTM F3190, o certificaciones proporcionadas por fabricantes reconocidos de equipos y accesorios. La certificación debe incluir formación teórica sobre propiedades del material y práctica en preparación de superficies, operación de equipos y control de calidad. Además, es recomendable que los técnicos actualicen sus certificaciones periódicamente (típicamente cada 2-3 años) para mantenerse al día con las últimas tecnologías y procedimientos.
La calidad de una unión por electrofusión en tuberías HDPE se verifica mediante varios métodos complementarios. Primero, la inspección visual de los indicadores de fusión (testigos) que deben aparecer en posiciones específicas del accesorio. Segundo, la verificación del registro electrónico del equipo, que debe mostrar parámetros dentro de los rangos aceptables sin interrupciones o anomalías. Para aplicaciones críticas, pueden emplearse métodos no destructivos como ultrasonido o radiografía industrial. Finalmente, el sistema completo debe someterse a pruebas de presión según normativas aplicables, generalmente a 1.5 veces la presión nominal de trabajo durante un período específico para verificar la estanqueidad de todas las uniones.
Equipos y Herramientas para Electrofusión en Tuberías HDPE
Para realizar correctamente la electrofusión en tuberías HDPE, se requiere un conjunto específico de equipos y herramientas especializadas:
Máquina de Electrofusión
El componente central del sistema es la máquina de electrofusión, que controla con precisión el voltaje, amperaje y tiempo del proceso. Los equipos modernos incluyen funciones como lectura de código de barras para configuración automática, registro de datos, GPS para geolocalización de uniones y conectividad para transferencia de información a sistemas de gestión de activos.
Raspadores
Herramientas específicas para eliminar la capa oxidada de la superficie de la tubería. Existen versiones manuales para diámetros pequeños y rotativas para diámetros mayores, garantizando un raspado uniforme y de profundidad adecuada.
Alineadores y Redondeadores
Dispositivos que mantienen la alineación perfecta entre tubería y accesorio durante todo el proceso de fusión y enfriamiento. Son esenciales para evitar tensiones que podrían comprometer la calidad de la unión.
Cortadores
Herramientas diseñadas para realizar cortes perfectamente perpendiculares en la tubería, condición necesaria para una correcta inserción en los accesorios de electrofusión.
Limpiadores
Solventes específicos libres de residuos para la limpieza final de las superficies antes de la fusión, eliminando cualquier contaminante que pudiera interferir con el proceso.
Generadores
Para trabajos en campo, se requieren generadores estabilizados que proporcionen corriente eléctrica de calidad constante, ya que fluctuaciones podrían afectar el proceso de fusión.
La inversión en equipos de calidad y su mantenimiento regular son factores determinantes para el éxito de las instalaciones mediante electrofusión. Además, es fundamental que los operadores reciban capacitación específica para cada equipo utilizado.
Conclusión: La Electrofusión como Solución Avanzada
La electrofusión en tuberías HDPE representa una tecnología de vanguardia que ha revolucionado la forma en que se instalan y mantienen los sistemas de conducción de fluidos. Su combinación única de versatilidad, precisión y trazabilidad la convierte en la opción preferida para aplicaciones críticas y situaciones donde otros métodos encuentran limitaciones.
A medida que las infraestructuras modernas demandan mayor fiabilidad y vida útil, la electrofusión se posiciona como una solución que no solo cumple con estos requisitos, sino que también ofrece ventajas adicionales en términos de documentación y garantía de calidad.
Invertir en sistemas de tuberías HDPE unidas por electrofusión significa apostar por instalaciones duraderas, seguras y con mínimo mantenimiento, representando una decisión estratégica para proyectos que requieren el más alto estándar de calidad y confiabilidad a largo plazo.
Normativas y Estándares para Electrofusión en Tuberías HDPE
La electrofusión en tuberías HDPE está regulada por diversas normas internacionales que garantizan la calidad y seguridad de las instalaciones:
- ISO 11413: Especifica los parámetros de preparación para la electrofusión
- ISO 13954: Método de ensayo para la calidad de uniones por electrofusión
- ASTM F1290: Práctica estándar para electrofusión de poliolefinas
- ASTM F2620: Práctica estándar para la fusión de tuberías de polietileno
- EN 12201-3: Normativa europea para sistemas de tuberías de plástico para suministro de agua (accesorios)
- DVS 2207: Normativa alemana para soldadura de termoplásticos (parte 1: electrofusión)
- ISO 13067: Requisitos de cualificación de soldadores de plásticos
Estas normativas establecen los parámetros técnicos, procedimientos y controles de calidad necesarios para garantizar uniones duraderas y seguras en sistemas de tuberías HDPE mediante electrofusión.
